電動閥門d941x-10 dn300產品說明書和選型樣冊

[ 2023-09-18 ]

電動蝶閥D941X-10 DN200 250 300閥門裝置DQW部分回轉適用于溫度≤80℃,公稱壓力≤16MPa的食品、醫藥、化工、石油、電力冶金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截...適用于哪些場合電動中線蝶閥適用于流量調節。由于蝶閥在管路中的壓力損失比較大,還應考慮關閉時蝶板承受管道介質壓力的堅固性。型號D941X-10材質鑄鋼結構形式垂直板式應用于管道流量的控制,根據壓力和壓差的不同,可選用: 電動通風蝶閥、電動雙偏心蝶閥、電動球閥。

電動雙法蘭蝶閥D941X-10由閥門電動裝置帶動雙法蘭蝶閥作0-90°回轉動作實現開啟/關閉。公稱通徑DN50-DN1200,公稱壓力PN1.0MPa,閥體材質QT450,閥板材質QT450/304,適用介質:水氣體油...適用于介質為水、海水的管路的泵出口位置,作為閉路閥兼有止回閥的特性,用以避免和減少管路系統中介質的倒流和水錘沖擊,保護管路.對于電廠、水廠等工作電源十分可靠的...號 D941X-10Q DN400 電動法蘭蝶閥的簡介:電動法蘭蝶閥是由電動執行器和封法蘭蝶閥組合而來的,電動法蘭蝶閥驅動是通過電動執行機構工作,旋轉閥桿帶動碟板在0-90°的范圍內做啟閉或...通常由角行程電動執行機構(0～90°部分回轉)和蝶閥整體通過機械連接,經過安裝調試后共同組成。電動法蘭蝶閥結構簡單、體積小、重量...應用范圍:石油、化工、電力、治煉、能源、建材、制藥、造紙、水處理、釀造、食品加工、船舶及樓宇自動化系統等。
電動閥

D941X電動開關蝶閥品牌供應商,提供電動蝶閥標準、結構圖、規格型號、外形尺寸、工作原理及產品說明書。電動開關蝶閥符合相關制造標準、歡迎來...閥門型號:D941X,D941F46,D943H 通徑規格:DN50～DN1200 結構形式:中線式、三偏心(軟密封,硬密封) 閥體材質:鑄鋼WCB、不銹鋼304、不銹鋼316 公稱壓力:PN10、PN...是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。電動蝶閥工作原理不僅結構簡單、體積小、重量輕、材料耗用省,安...球墨鑄鐵法蘭蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥,在管道上主要起切斷和節流用。

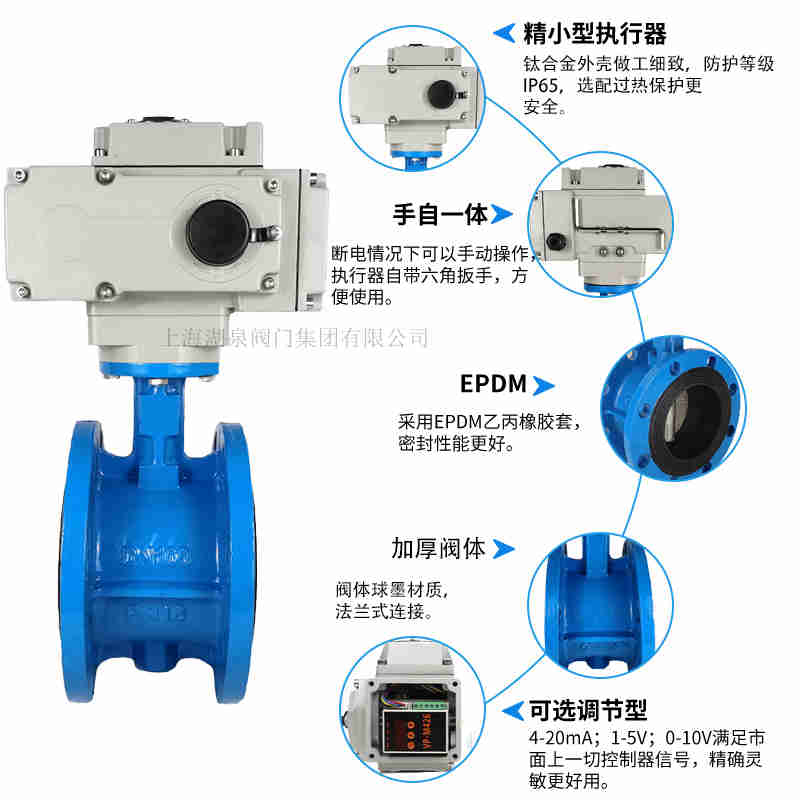

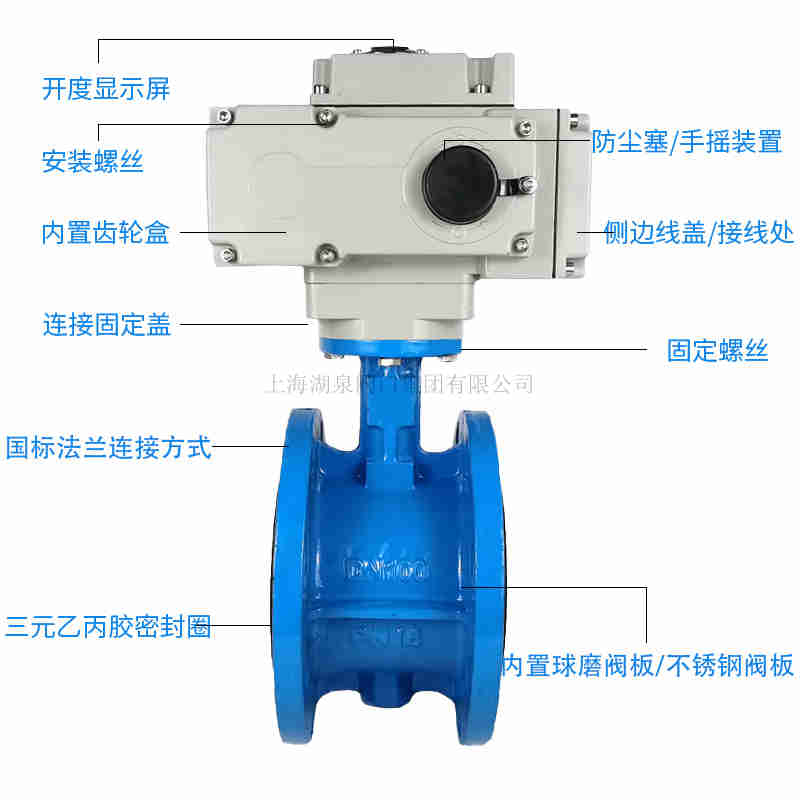

【D941X電動法蘭式蝶閥】屬于蝶閥系列的一種閥門,D941X電動法蘭式蝶閥是采用一體化結構,接入220V或380V電源即可控制運轉,也可加入控制模塊,輸入控制信號(4-20mADC或1-5VDC)進行調節...電動蝶閥d941x-16型號: d代表蝶閥。 9代表驅動裝置是電動。 4代表閥門與管道的連接方式是法蘭連接。D941X-10P電動不銹鋼法蘭蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該閥門具有良好的流體控制特性。電動蝶閥開度顯示鏡片與本體采用進口食品級玻璃膠粘接,粘接高度強,使產品無污染,耐高溫,能有效抵抗雨水寖泡等惡劣環境的腐蝕。電動電動閥門閥門,型號齊全,滿足您的需求,可根據用戶的要求提供完善的售后服務,歡迎咨詢,我們給您提供優質的服務,可根據用戶截止到使用工況需求,提供優質配置滿足客戶的。

蝶閥廠家
電動蝶閥主要技術參數：

公稱通徑	DN（mm）	50～800
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

電動蝶閥密封材料***和適用溫度：

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐***溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

公稱通徑 DN	外形尺寸						連接尺寸
	L		H	D43H/D343H/D643H/D943H			PN0.6MPa			PN1.0MPa
	短	長	H	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	108	150	112	530	250	255	140	110	4-14	165	125	4-18
65	112	170	115	530	250	255	160	130	4-14	185	145	4-18
80	114	180	120	565	250	255	190	150	4-18	200	160	8-18
100	127	190	138	600	250	255	210	170	4-18	220	180	8-18
125	140	200	164	640	250	255	240	200	8-18	250	210	8-18
150	140	210	175	705	300	315	265	225	8-18	285	240	8-22
200	152	230	208	775	300	315	320	280	8-18	340	295	8-22
250	165	250	243	945	300	315	375	335	12-18	395	350	12-22
300	178	270	283	1070	300	315	440	395	12-22	445	400	12-22
350	190	290	310	1140	300	315	490	445	12-22	505	460	16-22
400	216	310	340	1210	300	315	540	495	16-22	565	515	16-26
450	222	330	380	1335	575	714	595	550	16-22	615	565	20-26
500	229	350	410	1415	575	714	645	600	20-22	670	620	20-26
600	267	390	470	1605	656	810	755	705	20-26	780	725	20-30
700	292	430	550	1844	656	810	860	810	24-26	895	840	24-30
800	318	470	640	2040	656	810	975	920	24-30	1015	950	24-33
900	330	510	710	2255	785	863	1075	1020	24-30	1115	1050	28-33
1000	410	550	770	2380	785	863	1175	1120	28-30	1230	1160	28-36
1200	470	630	890	2640	785	863	1405	1340	32-33	1455	1380	32-39
1400	530	710	920	2886			1630	1560	36-36	1675	1590	36-42
1600	600	790	1085	3156			1820	1760	40-36	1915	1820	40-48
1800	670	870	1230	3421			2045	1970	44-39	2115	2020	44-48
2000	760	950	1350	3685			2265	2180	48-42	2325	2230	48-48
