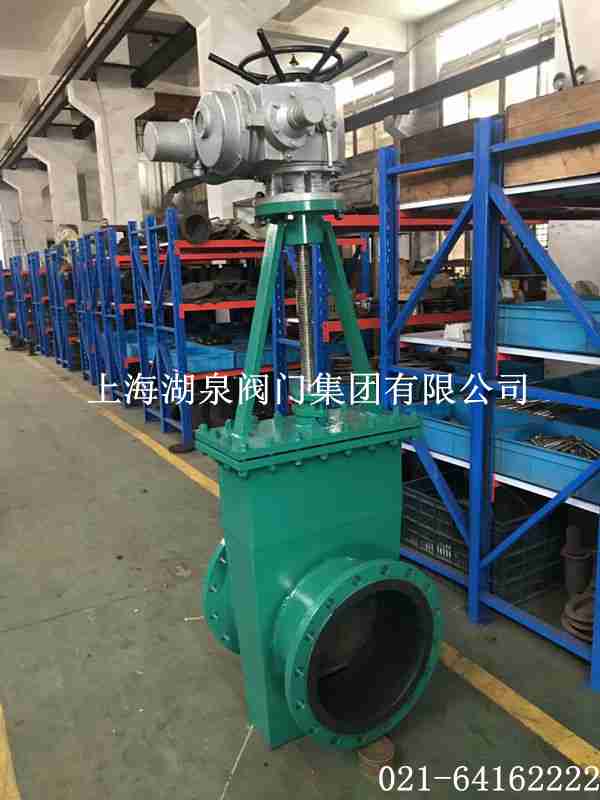

電動雙面軟密封閘閥

[ 2021-11-04 ]

上海湖泉閥門集團有限公司電動雙面軟密封閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。該產品具有強度高、重量輕，幾何尺寸的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用戶的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能，安全可靠，使用壽命長。可立式或臥式安裝，廣泛用于給排水系統、污水處理系統、市政建設及礦山、冶金、電廠等行業。

電動雙面軟密封閘閥主要部件材質

名　稱	材　料
閥　體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘　板	球墨鑄鐵＋三元乙丙或丁腈橡膠
內六角螺栓	碳化處理
密封圈	三元乙丙或丁腈橡膠
閥　蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
閥　桿	不銹鋼
O形密封圈	西腈橡膠
止推軸承	錫青銅
螺　栓	碳鋼、合金鋼
壓　蓋	球墨鑄鐵、鑄鋼
防塵罩	丁腈橡膠
手　輪	可鍛鑄鐵

電動雙面軟密封閘閥外型尺寸

DN	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
H（手輪）	1480	1665	2200	2800	2800	3000	3000
H（傘齒輪）	1650	1900	2350	2950	2950	3150	3150
H（電動）	電動裝置可由用戶指定
