焊接閘閥
閥門首頁 > 產品展示 > 閘閥 > 焊接閘閥 >





| 公稱壓力 | 強度試驗(MPa) | 密封試驗(MPa) | 適用溫度℃ | 適用介質 |
| 25.0 | 37.5 | 27.5 | ≤425 |
水 蒸汽 油品 |
| 32.0 | 48.0 | 35.2 | ≤425 | |
| P54100V | 30 | 11 | ≤540 | |
| P54140V | 42 | 15.4 | ||
| P54170V | 48 | 18.7 |
| 1 | 閥體 | WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 2 | 閥板 | WCB、WC6、WC9 |
| 3 | 閥桿 | 2Cr13、25Cr2MoV、20Cr1Mo1V1A |
| 4 | 閥蓋 | WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV |
| 5 | 壓板 | 2Cr13、25Cr2MoV、20Cr1Mo1V1A |
| 6 | 填料 | 增強柔性石墨、V型聚四氟乙烯填料 |
| 7 | 壓蓋 | 1Cr13、WCB、CF8、CF3、CF8M、CF3M |
| 8 | 支架 | WCB、WC6、WC9 |

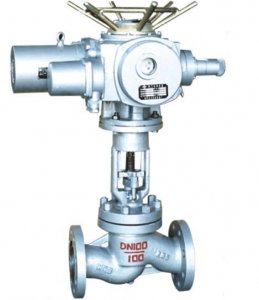

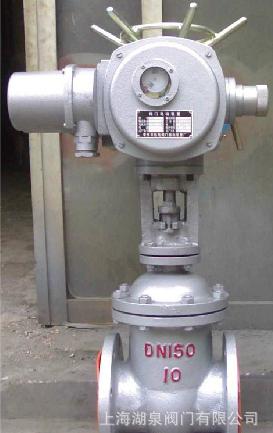

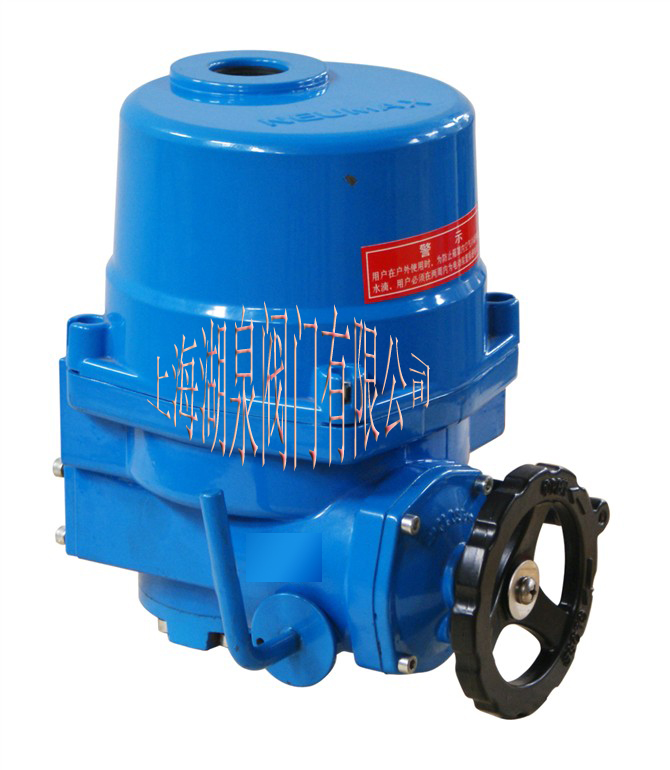

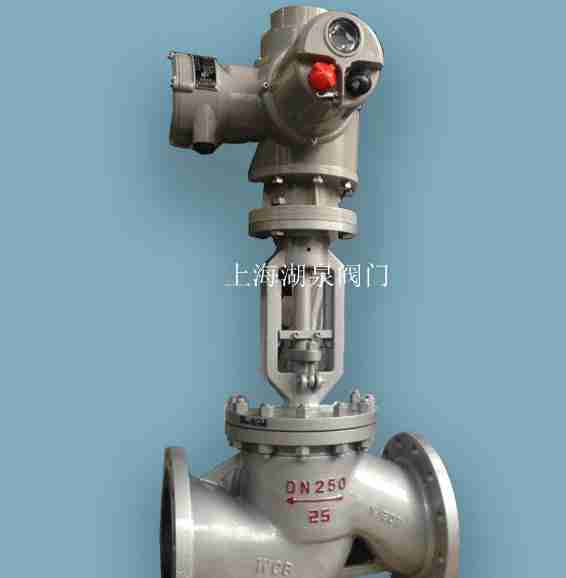

| 9 | 電動執行器 | 殼體(HT200、WCB) |
| 型號 | 公稱壓力 | 試驗壓力(MPa) | 工作溫度 (℃) | 適用介質 | |
| PN(MPa) | 強度試驗 | 密封試驗 | |||
| Z61Y-160 | 16 | 24 | 17.6 | ≤425 | 水、油品蒸汽 |
| Z61Y-200 | 20 | 30 | 22 | ||
| Z61Y-250 | 25 | 37.5 | 27.5 | ||
| Z61Y-320 | 32 | 48 | 35.2 | ||
| Z61Y-P54100V | P54100V | 30 | 11 | ≤540 | |
| Z61Y-P54140V | P54140V | 42 | 15.4 | ||
| Z61Y-P54170V | P54170V | 48 | 18.7 | ||
| Z61Y-P57170V | P57170V | 63 | 18.7 | ≤570 | |
| 零件名稱 | 材料牌號 | ||
| 閥體 | WCBA05 | WC6 | WC9 |
| 12Cr1MOV | 12CrlMOV | ||
| 閥蓋 | WCB | WC6 | WC6 |
| 12Cr1MoV | 12Cr1MoV | ||
| 支架 | WCB | WCB | WCB |
| 閘板 | WCB | WC6 | WC9 |
| 閥桿 | 2Crl3 | 25Cr2MOV | 25Cr2MOV |
| 20CrlMOV1A | 20CrMOV1A | ||
| 閥座 | 25 | 304 | 304 |
| 密封環(墊片) | 包覆墊、增強柔性石墨 | ||
| 填料 | 增強柔性石墨 | ||
| 閥桿螺母 | ZCuAl10Fe3 | ||
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
外形尺寸及連接尺寸(mm) | ||||
| L | D | L1 | d2 | H | ||
| 16.0 | 15 | 90 | 23 | 10 | 13 | 182 |
| 20 | 110 | 29 | 11 | 18 | 210 | |
| 25 | 120 | 35 | 12 | 23 | 235 | |
| 32 | 130 | 43 | 14 | 28 | 258 | |
| 40 | 150 | 49 | 15 | 36 | 285 | |
| 50 | 170 | 61 | 16 | 45 | 338 | |
| 20.0 | 15 | 90 | 23 | 10 | 13 | 182 |
| 20 | 110 | 29 | 11 | 18 | 210 | |
| 25 | 120 | 35 | 12 | 23 | 235 | |
| 32 | 130 | 43 | 14 | 28 | 258 | |
| 40 | 150 | 49 | 15 | 36 | 285 | |
| 50 | 170 | 61 | 16 | 45 | 338 | |
| 25.0 | 15 | 90 | 23 | 10 | 13 | 182 |
| 20 | 110 | 29 | 11 | 18 | 210 | |
| 25 | 120 | 35 | 12 | 23 | 235 | |
| 32 | 130 | 43 | 14 | 28 | 258 | |
| 40 | 150 | 49 | 15 | 36 | 285 | |
| 50 | 170 | 61 | 16 | 45 | 338 | |
