產品名稱：礦用隔爆電動配水閘閥|PXW I -500[ 2023-08-23 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

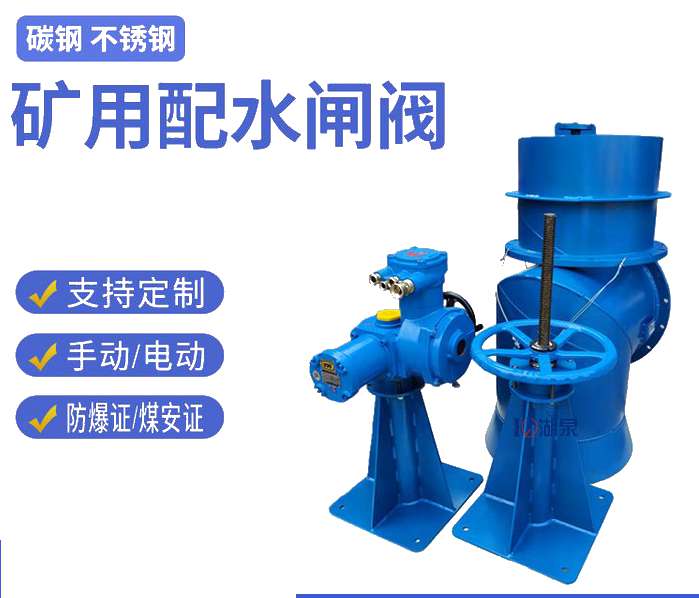

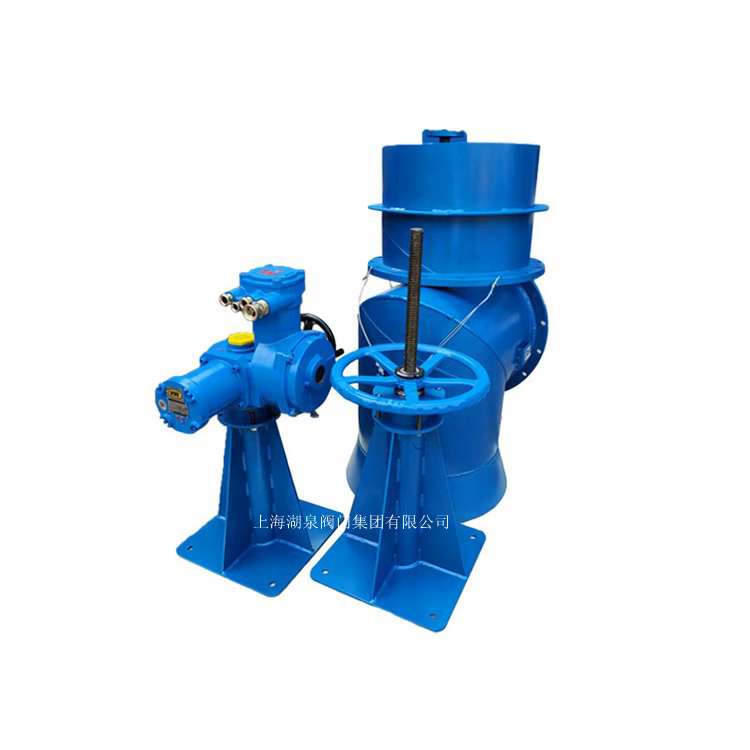

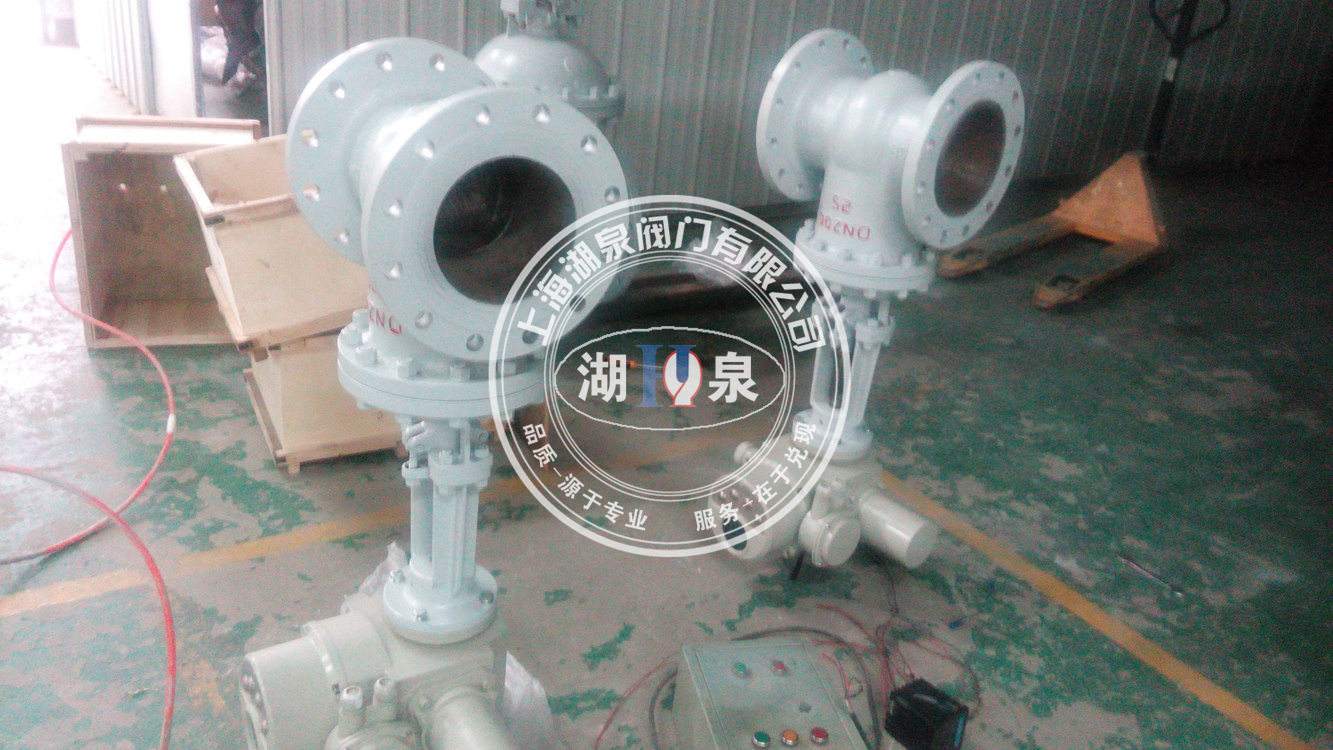

一、礦用隔爆電動配水閘閥|PXW I -500介紹

上海湖泉閥門集團有限公司主營煤礦防爆電動閘閥,隔爆型礦用電動閘閥,隔爆型礦用電動蝶閥,礦用電動蝶閥,瓦斯專用蝶閥,礦用瓦斯專用電動蝶閥,礦用電動執行器,配水閘閥系列產品是直角式閘閥，可承受0.1Mpa的壓力。配水閘閥主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于60℃。根據工作方式分為手動（PXW—I型）和電動（PXW-II型）。配水閘閥根據口徑大小有以下型號：PXW-400,PXW-500,PXW-600,PXW-800,PXW-1000,PXW-1200,PXW-1400,PXW-1500；(2)型號意義：如PXW—800—IPXW——配水閘閥800—公稱直徑I—I型（手動）。

二、礦用隔爆電動配水閘閥|PXW I -500特點

(1)配水閘閥由操縱臺，連接桿、閥桿、閘閥、短管等部件組成。(2)PZ—1型操縱臺由人工操作。手輪與螺母固定在一起，旋轉手輪，帶動絲杠升降。螺母下端裝有滾珠，以減少旋轉時的阻力。PZ—II型用小型電動機作為動力源替代人工操作，可實現遠程控制，方便、快捷。(3)閘閥由閥體和閥辨構成。閥體為焊接件，下部裝有錐形密封環、與閥辨共同構成密封部分。閥辨由焊接件與橡膠墊構成，通過帶有螺栓組件與閥桿連接，以保證閥的密封性能。(4)短管用于埋入配水井壁，為焊接件。(5)連接桿的長度由配水井底板至泵房底板的高度差來確定。本說明書中規定了5米、4.5米、4米、3.5米四個檔次，用戶也可按實際安裝高度確定連接桿的長度。

與現有技術相比，本實用新型的礦用配水閘閥的有益效果是：

1、導向機構能夠?qū)﹂y芯的運動進行導向，使閥芯僅僅沿軸向移動，避免閥芯的軸線在移動過程中相對與閥體發生偏移，從而導致閥芯在運動時與閥體碰撞，影響閥芯和閥體的使用壽命；多個導向機構環繞閥芯設置，從而使閥芯在運動時始終與閥體同軸，保持閥芯關閉嚴密，避免出現閥芯脫落、閥芯封膠墊損壞等問題，使用壽命長，大大降低了維修頻率。

2、套管滑動套設在導向桿上，從而對導向桿進行導向，結構簡單，導向效果好。

3、導向機構設置在加強筋與閥體之間，不會妨礙閥芯的移動，加強筋還能夠加強閥芯

的強度，提高了閥芯的使用壽命。

4、導向機構安裝在安裝環上，安裝環通過安裝鉤安裝在閥體上，拆裝簡單，并且可以在現有的配水閘閥上支架改進，不需要整體更換整個配水閘閥，降低了成本。

三、礦用隔爆電動配水閘閥|PXW I -500主要性能規范

型號	PXWII（I）-400	PXWII（I）-500	PXWII（I）-600	PXWII（I）-800	PXWII（I）-1000	PXWII（I）-1200
公稱通徑	400	500	600	800	1000	1200
介質和溫度	水、≦80℃
公稱壓力（MPa）	0.1（試驗壓力0.25）
操作行程	220	220	290	300	350	350
配套電動裝置型號	ZB20-24	ZB20-24	ZB30-24	ZB30-24	ZB45-24	ZB60-24
電機功率（Kw）	0.55	0.55	0.75	0.75	1.1	1.5
額定電流（A）	660V	1.39	1.39	2	2	2	2.6
380V	2.2	2.2	2.62	2.62	4	4.12

四、礦用隔爆電動配水閘閥|PXW I -500主要連接尺寸及相關參數

閥門型號	DN	D	D1	D2	D3	d	H1	h1	h2	h3	h4
PXWII（I）-400	400	540	495	90	120	35	1066	250	462	523	1250
PXWII（I）-500	500	640	600	90	120	35	1066	300	512	673	1250
PXWII（I）-600	600	760	705	90	135	45	1066	350	602	768	1250
PXWII（I）-800	800	960	920	90	135	45	1066	450	702	868	1250
PXWII（I）-1000	1000	1160	1120	110	160	50	1315	550	842	1119	1500
PXWII（I）-1200	1200	1450	1380	110	160	50	1315	600	1010	1300	1500
閥門型號	a1	a2	b1	b2	C	C1	C2	n×d1	n×d2	n×d3	n×d4
PXWII（I）-400	300	300	400	400	410	260	70	4×ф19	2×ф15	4×ф17	16×ф23
PXWII（I）-500	300	300	400	400	470	340	70	4×ф19	2×ф15	4×ф17	16×ф23
PXWII（I）-600	300	300	400	400	520	360	80	4×ф19	2×ф19	4×ф17	20×ф25
PXWII（I）-800	300	300	400	400	625	460	80	4×ф19	2×ф19	4×ф17	24×ф30
PXWII（I）-1000	400	400	500	500	720	560	100	4×ф19	2×ф19	6×ф22	27×ф30
PXWII（I）-1200	400	400	500	500	820	660	100	4×ф19	2×ф19	6×ф22	30×ф30

關于標高尺寸的使用說明

H（mm）	5000	4500	4000	3500
h （mm）	PXWII（I）－400/500	3765	3265	2765	2265
PXWII（I）－600/800	3497	2997	2497	1997
PXWII（I）－1000/1200	3100	2600	2100	1600
